質量流量計安裝要求

作者:小編時間:2025-05-14 10:39:40

精準測量的關鍵保障 在工業生產過程中,質量流量計作為精確測量流體質量流量的核心設備,其安裝質量直接影響測量精度、設備壽命及系統穩定性。科學規范的安裝是發揮質量流量計性能的前提,本文結合工程實踐與技術標準,從安裝位置選擇、管道布局要求、環境適配策略等方面,系統解析質量流量計的安裝要點。

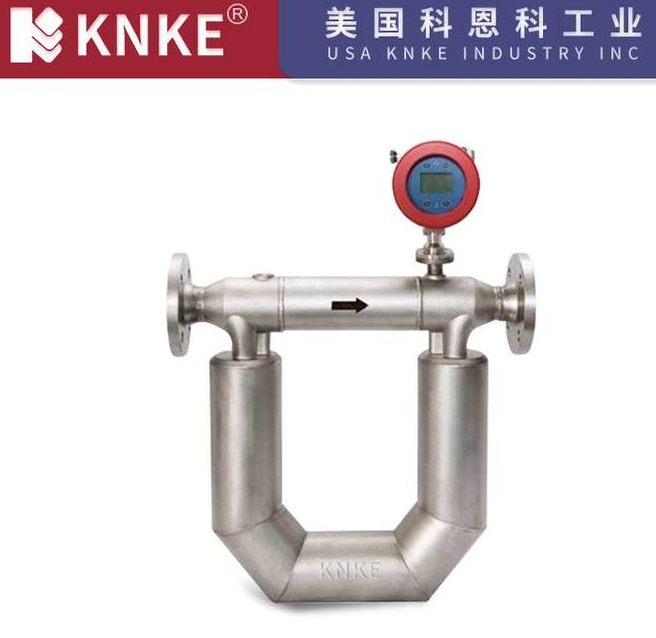

質量流量計安裝要求(圖1)

一、安裝位置:奠定穩定測量的基礎

(1)優選流體穩定區域

質量流量計必須安裝在管道系統的直線段上,避開彎頭、閥門、分支管道、泵出口等易產生流態擾動的位置。這些部位會導致流體出現渦流、湍流或流速分布不均,造成測量誤差。理想的安裝區域應確保流體在進入流量計前已形成充分發展的穩定流態,對于液體介質,建議上游至少保留 10 倍管徑、下游 5 倍管徑的直管段;氣體介質則需根據流速和管道粗糙度適當增加直管段長度(具體參數以設備手冊為準)。

(2)規避振動與機械干擾

振動是影響質量流量計測量精度的重要因素。安裝時需遠離壓縮機、電機等振動源,若管道本身存在振動(如往復泵出口),應在流量計上下游 200-300mm 處加裝柔性軟管或減振支架,隔離機械振動傳遞。對于科里奧利質量流量計等依賴振動原理工作的類型,尤其需確保傳感器與管道剛性連接良好,避免共振影響信號采集。

(3)預留維護操作空間

為便于后期校準、檢修及故障排查,流量計周圍應預留足夠空間:單側需保留不小于 1.2 米的操作距離,上方凈空高度不低于 1.5 米,確保拆卸法蘭、更換部件或接入校準設備時無阻礙。對于高空或狹窄空間安裝,需提前設計檢修平臺或輔助支架,避免因空間受限導致維護不當。

二、管道安裝:細節決定精度的關鍵環節

(1)同軸對齊與密封要求

流量計與上下游管道必須嚴格同軸安裝,法蘭端面平行度誤差不超過 1mm,避免偏心引起的流體偏流。連接時使用專用墊片(如金屬纏繞墊、聚四氟乙烯墊),確保密封嚴密且不突入管道內壁,防止墊片邊緣刮擦傳感器或形成流動死角。對于大口徑管道(DN≥300mm),建議采用對中夾具輔助安裝,減少人為對齊偏差。

(2)流向與安裝姿態適配

部分質量流量計(如熱式氣體質量流量計)對流體流向有明確要求,需嚴格按照儀表箭頭標識安裝,避免反向流動導致測量失效。對于液體介質,若管道存在不滿管風險(如下降管路或垂直管道頂部),應將流量計安裝在垂直管道自下而上流動段,或水平管道的滿管區域;氣體介質則需避免在管道低點安裝,防止冷凝液積聚堵塞傳感器。

(3)旁路管道與截止閥配置

在關鍵工藝流程中,建議在流量計上下游安裝截止閥和旁路管道。截止閥用于隔離儀表以便檢修,旁路管道可在流量計維護時維持系統連續運行,避免停產損失。旁路管道口徑應與主管道一致,閥門啟閉狀態需便于觀察和操作,且旁路與主管道間距應滿足流量計安裝空間要求。

三、環境適配:應對復雜工況的必要措施

(1)電磁與溫度干擾防護

質量流量計傳感器通常對電磁干擾敏感,需遠離變頻器、變壓器、高壓電纜等強電磁源,信號線纜應采用屏蔽電纜并單獨穿管敷設,與動力電纜保持 300mm 以上間距。對于高溫環境(介質溫度>150℃或環境溫度>60℃),需加裝隔熱層或選用高溫型儀表,同時避免陽光直射表頭,防止電子元件老化加速;低溫環境則需采取伴熱保溫措施,防止介質凝固或傳感器結露影響測量。

(2)腐蝕與磨損防護

若被測介質具有腐蝕性(如酸、堿溶液),需根據介質特性選擇防腐材質的流量計(如內襯聚四氟乙烯、哈氏合金電極),安裝前應對管道內壁進行清潔,避免殘留腐蝕性物質。對于含顆粒雜質的流體(如漿料、含砂氣體),需在流量計上游安裝過濾器(濾網精度≤50μm),并定期清理濾芯,防止雜質磨損傳感器或堵塞測量管。

(3)特殊場景安裝要點

垂直管道安裝:適用于液體自下而上流動或氣體自上而下流動場景,需確保管道內完全充滿液體或無冷凝液積聚,傳感器重心應與管道重心一致,避免重力影響振動特性。

小口徑管道(DN≤50mm):需特別注意管道剛性,避免因管徑小、壁厚薄導致的安裝應力集中,建議采用短管焊接式安裝,焊接時采取降溫措施防止傳感器過熱。

防爆區域安裝:選用符合防爆等級(如 Ex d IIC T6)的儀表,接線盒需密封處理,電纜引入裝置需滿足防爆要求,安裝過程中禁止破壞儀表防爆結構。

四、安裝流程與規范操作

(1)前期準備

安裝前需核對儀表型號、口徑、介質流向標識與設計圖紙一致,檢查設備外觀有無損傷,附件(法蘭、螺栓、墊片、密封圈)是否齊全。對管道進行預吹掃,清除內部焊渣、鐵銹等雜質,必要時進行酸洗鈍化處理。

(2)吊裝與固定

吊裝時使用專用吊具(如尼龍吊帶),嚴禁將繩索直接穿過測量管或傳感器外殼,防止變形損壞。法蘭螺栓需對稱均勻緊固,分 2-3 次逐步擰緊,力矩符合廠家規定(如 DN100 法蘭螺栓力矩約 120N?m),避免局部應力過大導致密封失效。

(3)調試與校準

安裝完成后,需進行通電調試,檢查傳感器信號是否正常,零點漂移是否在允許范圍內(通常≤±0.1% 滿量程)。對于貿易結算用流量計,需委托法定計量機構進行現場校準,出具校準證書并記錄安裝參數,作為后期維護參考依據。

質量流量計的安裝是一項系統性工程,需兼顧流體力學原理、設備特性及現場工況,從位置選擇、管道布局到環境適配,每個環節的疏漏都可能導致測量偏差或設備故障。實踐中,應嚴格遵循廠家技術手冊與行業標準(如 GB/T 2624《用安裝在圓形截面管道中的差壓裝置測量滿管流體流量》),結合具體工藝條件制定專項安裝方案,通過精細化施工與調試,確保質量流量計長期穩定運行,為工業生產的精準計量和高效控制提供可靠保障。
